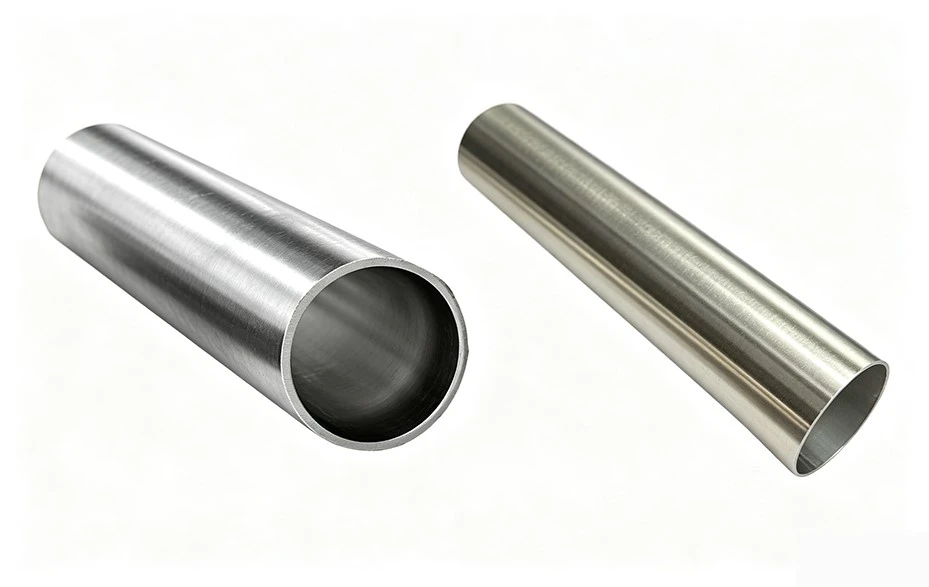

ERW caurules pret DOM caurulēm: kāda ir atšķirība?

Kad inženieri vai pircēji salīdzinaERW caurulespret DOM caurulēm galvenais jautājums nav vienkārši "kurš no tiem ir labāks?" Patiesais jautājums ir par to, vai pēdējai daļai ir nepieciešama papildu izmēru kontrole, ko rada aukstā zīmēšana.

Lielākā daļaDOM caurulessākas kā ERW caurule un pēc tam tiek veikta papildu vilkšanas process pāri serdei. Izpratne par atšķirību palīdz pircējiem izvēlēties pareizo cauruli, nemaksājot par precizitāti, kas lietojumprogrammai faktiski nav nepieciešama.

ERW apzīmē elektriskās pretestības metinātās caurules; tā ir standarta metināta tērauda caurule, ko izmanto dažādās nozarēs un kalpo kā primārais pamatmateriāls mehāniskām strukturālām caurulēm. Tās ražošanas pamatprocess ir racionalizēts un efektīvs-, kas ietver tērauda sloksnes attīšanu, velmēšanu, metināšanu ar augstu-frekvences pretestību, metināšanas lodīšu apgriešanu un izmēru noteikšanu/griešanu-, neizmantojot sekundārus aukstās-vilkšanas vai apdares soļus, tāpēc tas ir ļoti ekonomisks, tīrs, tīrs produkts.

I. Metināšanas šuvju raksturojums

ERW tērauda caurulēm ir fiksēta gareniskā šuve. Ražošanas laikā ārējā metinātā šuve tiek noslīpēta, lai nodrošinātu gludu, tīru ārējo virsmu; tomēr iekšējā metinātā šuves daļa parasti tiek atstāta neskarta vai tikai minimāli apgriezta, un īpašā apdare tiek pielāgota atbilstoši specifikācijām un pasūtījuma prasībām. Šī īpašība rada ierobežotu iekšējo apaļumu un sienu viendabīgumu; līdz ar to, ja to izmanto uzmavām, buksēm vai precīzas -pielāgošanas komponentiem, var tikt apdraudēta montāžas precizitāte un darbības stabilitāte.

II. Izmēru precizitāte

Lai gan standarta ERW tērauda cauruļu ārējā diametra un sienu biezuma konsistence atbilst vispārējām strukturālajām prasībām-ar pielaidēm, kas atbilst nozares-standarta robežām-aukstās-vilkšanas kalibrēšanas neesamība rada raksturīgās novirzes attiecībā uz apaļumu, koncentriskumu un sienas biezuma viendabīgumu. Tāpēc tie nav piemēroti lietojumprogrammām, kurās nepieciešama augstas-precizitātes montāža vai precīza apstrāde.

III. Kopējie ERW cauruļu pielietojumi

ERW tērauda cauruļu galvenā priekšrocība ir to rentabilitāte{0}}un praktiskums, padarot tās par vēlamo izvēli lietojumiem, kuros nav nepieciešama stingra izmēru precizitāte vai precīzas iekšējās -piemērošanas pielaides. Tipiski lietojumi ietver iekārtu balstus, karkasa konstrukcijas, vispārīgus mehāniskos komponentus, lauksaimniecības iekārtu rāmjus, vispārīgus aparatūras komponentus un standarta automobiļu konstrukciju daļas.

DOM(Drawn Over Mandrel) tērauda caurules ir precīzs{0}}gatavs produkts, kas iegūts no ERW (elektriskās pretestības metinātās) caurulēm; tā nav bezšuvju tērauda caurules-galvenā atšķirība, kas nozarē bieži tiek pārprasta. Parasti to ražo, par pamatmateriālu izmantojot ERW caurules un pakļaujot to aukstai-vilkšanas procesam, izmantojot veidni un serdi.

I. DOM tērauda cauruļu ražošanas process

ERW bāzes caurule → Termiskā apstrāde (atkausēšana) pēc vajadzības → Aukstā vilkšana ar presformām → Precīza izmēra noteikšana virs serdeņa → Iztaisnošana un formēšana → Virsmas apdare → Pārbaude un nosūtīšana. Salīdzinot ar standarta ERW tērauda caurulēm, galvenais stieņa aukstās vilkšanas procesa papildinājums būtiski optimizē caurules galvenos parametrus.

II. Metināšanas šuvju raksturojums

DOM tērauda caurules nav bezšuvju; pamatmateriālā ir saglabāta ERW gareniskā metinājuma šuve. Tomēr, izmantojot serdeņa aukstās vilkšanas, termiskās apstrādes un apdares procesu kombinēto iedarbību, metināšanas zonas mikrostruktūra tiek pilnveidota un homogenizēta. Izmēru atšķirības un strukturālie defekti metinātajā šuvē ir praktiski novērsti, padarot metinājuma vietu gandrīz neatšķiramu ar neapbruņotu aci vai standarta pārbaudēs, vienlaikus ievērojami uzlabojot caurules kopējo viendabīgumu.

III. DOM cauruļu lietojumprogrammas

DOM precīzās tērauda caurules ir paredzētas precīzai apstrādei un funkcionālai montāžai. Tos galvenokārt izmanto precīzām automobiļu sastāvdaļām (šasijas detaļām, drošības karkasiem, transmisijas uzmavām, amortizatoru komponentiem), hidraulisko un pneimatisko sistēmu cauruļvadiem, precīzās tehnikas buksēm un uzmavām, precīzijas veltņiem, precīzijas rāmjiem automatizācijas iekārtām, augstas -klases lauksaimniecības tehnikas detaļām un precīzai slodzei{{2}.

Visnoderīgākais salīdzināšanas veidsERW caurules pret DOM caurulēmir aplūkot, kas gatavajam komponentam patiesībā ir vajadzīgs.

I. Vai DOM caurules ir stiprākas nekā ERW caurules?

Tas nav vienkāršs vispārināšanas jautājums. DOM tērauda caurules ar aukstās vilkšanas palīdzību uzlabo tērauda mikrostruktūru, tādējādi nodrošinot augstāku ražību un stiepes izturību nekā parastajām ERW tērauda caurulēm ar tādiem pašiem materiāliem un termiskās apstrādes{1}}noteikumiem. Tomēr caurules galīgā izturība ir atkarīga no tērauda markas (1020, 1026, 4130 utt.), pamatmateriāla kvalitātes, aukstās vilkšanas apjoma un galīgās termiskās apstrādes stāvokļa.

Vienkārši sakot: DOM ir modernizēts precīzas apstrādes process, nevis augstākas kvalitātes tērauds. Izturību nevar spriest, pamatojoties tikai uz materiāla un apstrādes apstākļiem.

II. Kuram ir labāka izmēru precizitāte?

DOM tērauda caurules nodrošina vispārējo precizitāti. Izmantojot serdeņa aukstās zīmēšanas-apdares procesu, tā iekšējā un ārējā diametra pielaides, sienas biezuma viendabīgums, apaļums un koaksialitāte tiek precīzi kontrolēti, tādējādi nodrošinot gludu iekšējo virsmu bez metināšanas defektiem.

Tādos lietojumos kā bukses, uzmavas, hidrauliskie veidgabali un precīzās vārpstas, DOM (noteiktas osmozes) tērauda caurules var ievērojami samazināt turpmākās apstrādes pielaides, piemēram, urbšanu, slīpēšanu un formēšanu, samazinot apdares izmaksas un metāllūžņu daudzumu. Savukārt ERW (Extended Eroded Wrap) tērauda caurulēm ir lielākas iekšējā diametra novirzes un virsmas defekti, un tās ir piemērotas tikai konstrukcijām, kurām nav nepieciešama precīza montāža.

III. Kura ir labāka liekšanai un izgatavošanai?

Izplatīts nepareizs uzskats ir tāds, ka DOM ar savu augstāko precizitāti un kvalitāti ir piemērotāks visiem lieces scenārijiem. Tas tā nav.

Pēc aukstās vilkšanas DOM tērauda caurulēm ir palielināta cietība un tecēšanas izturība, nedaudz samazināts pagarinājums un mainīta elastība. Caurules lieces efekts galvenokārt ir atkarīgs no caurules diametra, sieniņu biezuma, lieces rādiusa, tērauda kvalitātes un termiskās apstrādes stāvokļa, nevis tikai no atšķirības starp ERW un DOM procesiem.

Tāpēc pircējiem, kas plāno locīšanas, metināšanas vai formēšanas darbības, ir jānovērtē viss procesa ceļš, nevis jāizvēlas caurules, pamatojoties tikai uz ražošanas nosaukumu.

I. Kad izvēlēties ERW caurules?

1. Nav stingru izmēru pielaides prasību; galvenokārt tiek izmantots{0}}nesošajām vai karkasa konstrukcijām
2. Iekšējā siena nav funkcionāla darba virsma; nav nepieciešams gluds, precīzs piegulums
3. Nav nepieciešami turpmāki precīzas apdares procesi; tikai vienkārša griešana un metināšana/formēšana
4. Projekta budžets ir prioritāte; koncentrēties uz izmaksu{0}}efektivitāti
5. Tipiski pielietojumi ir: rāmji, kronšteini, balsti un vispārīgas konstrukcijas sastāvdaļas

II. Kad izvēlēties DOM caurules?

1. Stingras precizitātes prasības iekšējā/ārējā diametra pielaidēm, sienas biezuma viendabīgumam un koncentriskumam
2. Iekšējā siena ir kritiska funkcionāla virsma, kas prasa gludumu, līdzenumu un ciešu piegulšanu
3. Nepieciešami precīzi apdares procesi, piemēram, virpošana un slīpēšana; Mērķis ir minimāls apstrādes apjoms un zems metāllūžņu daudzums
4. Izmanto kritiskos lietojumos, piemēram, automobiļu daļās, hidrauliskajās detaļās, precīzās iekārtās, šasijas apgāšanās būros un precīzās lauksaimniecības iekārtās
