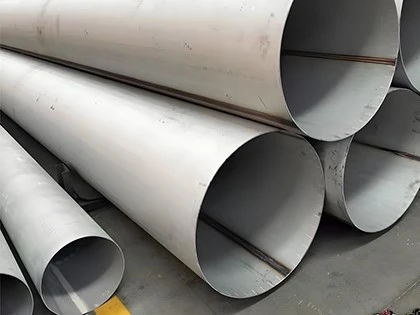

Liela diametra nerūsējošā tērauda caurule: izmēri, pakāpes un pielietojums

Kad nerūsējošā tērauda cauruļvadi iegūst lielāku diametru, pareizā materiāla izvēle ir vairāk nekā tāda, kā, piemēram, 304L vai 316L. Caurules diametrs, sieniņu biezums, ražošanas metode, darbības vide, spiediens un piemērojamie standarti var ietekmēt projekta izmaksas, izgatavošanu un ilgtermiņa uzticamību.

Pircējiem un inženieriem patiesais jautājums nav tikai par to, cik liels aLiela diametra nerūsējošā tērauda caurulevar būt, bet kāds izmērs, pakāpe un konstrukcijas metode ir piemērota faktiskajiem ekspluatācijas apstākļiem.

Nav vienotas universālas "liela diametra" definīcijas, kas attiektos uz katru nozari.

Komerciālajos cauruļvados šo terminu bieži lieto nerūsējošā tērauda caurulēm, sākot ar NPS 14, NPS 16, NPS 20 vai augstāku, atkarībā no piegādātāja, ražošanas procesa un projekta specifikācijas.

Palielinoties caurules diametram, mainās arī ražošanas prasības. Liela izmēra caurules biežāk tiek piegādātas kā metinātas caurules, jo bezšuvju ražošana kļūst ierobežotāka un dārgāka pie lielāka diametra.

Šī iemesla dēļ liela diametra nerūsējošā tērauda caurule parasti ir jānorāda ar vairāk nekā tikai OD. Pircējiem ir arī jānosaka nominālais caurules izmērs, sienas biezums vai grafiks, materiāla kategorija un piemērojamais standarts.

Caurules izmērus nevar noteikt tikai pēc ārējā diametra; jāpārbauda arī NPS/DN, ārējais diametrs, sienas biezums un cauruļu grafiks. Nerūsējošā tērauda caurulēm izmēru sistēma parasti atsaucas uz ASME B36.19; ASTM A312 skaidri norāda, ka tā standarta izmēri attiecas uz ASME B36.19, vienlaikus ļaujot pasūtīt arī nestandarta izmērus, kas atbilst citām prasībām.

I. Kopējo nominālo izmēru atsauces tabula

Ārējais diametrs vien pilnībā nenosaka cauruli.

Piemēram, divām NPS 24 nerūsējošā tērauda caurulēm var būt vienāds ārējais diametrs, bet ļoti atšķirīgs sienu biezums, svars un spiediena spējas.

Tāpēc pircējiem vienmēr jānorāda gan nominālais izmērs, gan sienas biezums vai grafiks.

II. Parasti izmantotās rūpnieciskās sienu biezuma klases

Liela-diametra metinātām nerūsējošā tērauda caurulēm pārsvarā tiek izmantoti tievu-sienu standarti, un visizplatītākās specifikācijas irGrafiki 5S, 10S, 40S un 80S. Ir svarīgi atzīmēt, ka grafika vērtējums neatspoguļo faktisko sienas biezumu; vienam un tam pašam grafikam faktiskais sienas biezums ievērojami atšķiras atkarībā no nominālā caurules izmēra (NPS). Tāpēc ir jāpārbauda izmēri, salīdzinot ar standarta parametru tabulu, nevis jāpaļaujas uz minējumiem vai pieredzi.

Materiāla kvalitāte ir viens no svarīgākajiem lēmumiem, izvēloties liela diametra nerūsējošā tērauda cauruļvadus.

I. 304/304L nerūsējošā tērauda caurule

304 nerūsējošais tērauds ir visdaudzpusīgākā šķirne, kas piedāvā izcilu vispārējo izturību pret koroziju un metināmību; tas ir piemērots lielākajai daļai rūpniecisko šķidrumu transportēšanas lietojumu apkārtējās vides temperatūrā. Zema-oglekļa 304L variants ir vēlamais materiāls liela-diametra metinātām caurulēm; tā zemais-oglekļa raksturs efektīvi novērš sensibilizāciju karstuma-ietekmētajā zonā (HAZ) un novērš metināšanas korozijas bojājumus, ievērojami uzlabojot caurules vispārējo stabilitāti. To galvenokārt izmanto vispārējo rūpniecisko procesu cauruļvados, ūdens apgādē un kanalizācijā, kā arī vieglajā rūpniecībā (piemēram, pārtikas pārstrādē), kur korozijas apstākļi ir viegli.

II. 316/316L nerūsējošā tērauda caurule

Galvenā šī priekšrocība316 liela diametra nerūsējošā tērauda cauruleir molibdēna pievienošana. Salīdzinot ar 304. sēriju, tas piedāvā ārkārtīgi izcilu izturību pret hlorīda-jonu un ķīmiskās vides koroziju, padarot to par izvēlētu materiālu skarbās vidēs, piemēram, ķīmiskās apstrādes rūpnīcās, piekrastes zonās un jūras ūdens atsāļošanas iekārtās. Rūpnieciskos lietojumos priekšroka tiek dota zema-oglekļa 316L klasei, jo tā ir piemērota metināšanai un tai ir izcila izturība pret starpkristālu koroziju.

Jāpiebilst, ka 316L ir dārgāks par 304L un nav vajadzīgs katram scenārijam; papildu izmaksas ir attaisnojamas tikai tādās darbības vidēs, kurās ir hlorīda joni vai skāba/sārma ķīmiska vide.

III. 321 un 347 nerūsējošā tērauda caurule

Tie ir austenīta nerūsējošie tēraudi, kas paredzēti izmantošanai augstā -temperatūras režīmā (atbilst "H-pakāpes" modificētajiem materiāliem ASTM A312 standartā). Tiem piemīt lieliska izturība pret šļūdei augstā-temperatūrā un spriegumu plīsumiem, kā arī izturība pret sensibilizācijas-izraisītu koroziju metināšanas laikā augstā-temperatūras laikā. Tie galvenokārt ir piemēroti augstas-temperatūras ekspluatācijas apstākļiem, piemēram, elektroenerģijas ražošanai un augstas-temperatūras procesa cauruļvadiem, un tie nav nepieciešami standarta vides{10}}temperatūras projektiem.

IV. Dupleksais tērauds un augsti{1}}leģēti materiāli

2205/2507 dupleksie tēraudi un 904L kā augstas klases-speciālie materiāli piedāvā augstu izturību un izcilu izturību pret hlorīda joniem un stiprām skābēm. Tie ir piemēroti īpaši skarbām vidēm, tostarp platformām atklātā jūrā, naftas un gāzes operācijām dziļjūrā, kā arī darbam ar ļoti koncentrētu ķīmisko vielu. To ļoti augsto izmaksu dēļ šie materiāli neietilpst standarta liela{7}diametra cauruļu izvēles jomā un ir rezervēti specializētiem, augstas klases{8}}projektiem.

I. Kāpēc liela-diametra caurules pārsvarā tiek metinātas?

Palielinoties caurules diametram, bezšuvju cauruļu ražošana kļūst eksponenciāli grūtāka; liela-diametra bezšuvju nerūsējošā tērauda caurulēm ir ierobežota ražošanas jauda, ​​ilgs izpildes laiks, ārkārtīgi augstas iepirkuma izmaksas un stingri ierobežojumi attiecībā uz izmēru specifikācijām. Turpretim metinātās caurules-, kas ražotas, velmējot plātnes un veidojot garenvirziena šuves (izmantojot EFW procesu),-iespējams masveidā ražot lielas-diametra, garas{5}}garuma caurules. Tie piedāvā plašu specifikāciju klāstu un izcilu izmaksu -efektivitāti, padarot tos pilnībā piemērotus lielākajai daļai industriālo ekspluatācijas apstākļu un par galveno izvēli liela-diametra nerūsējošā tērauda cauruļvadiem.

II. Kad ir nepieciešama bezšuvju caurule?

Bezšuvju struktūra var būt nepieciešama šādos gadījumos:

• Noteikti augsta spiediena{0}}darbības apstākļi
• Inženiertehniskās konstrukcijas specifikācijas, kas nepārprotami nosaka bezšuvju caurules
• Tehniskie ierobežojumi, kas raksturīgi konkrētam projektam

Tomēr jāuzsver, ka "metināts" nav vienāds ar "zemu kvalitāti". Galvenie faktori ir ražošanas standarti, metināšanas procesi, termiskā apstrāde, nesagraujošā pārbaude, izmēru kontrole un īpašie darbības apstākļi. Metinātās caurules, kas atbilst ASTM A312, lieliski darbojas plašā rūpniecisko lietojumu klāstā.

I. Ķīmiskā un naftas ķīmijas rūpniecība

Izmanto tālsatiksmes{0}}cauruļvadiem, kas transportē ķīmiskās izejvielas, skābus un sārmainus šķidrumus un procesa vidi; nerūsējošā tērauda ķīmiskās izturības pret koroziju izmantošana novērš cauruļvadu koroziju un noplūdi, nodrošinot drošu un stabilu ķīmiskās ražošanas darbību.

II. Ūdens apstrāde un jūras ūdens atsāļošana

Komunālās ūdensapgādes un kanalizācijas, rūpniecisko notekūdeņu attīrīšanas un jūras ūdens atsāļošanas sistēmām ir nepieciešami liela{0}diametra cauruļvadi liela-apjoma ūdens transportēšanai; 316 L nerūsējošais tērauds ir piemērots videi ar hlorīda -izraisītu jūras ūdens koroziju, padarot to par galveno cauruļvadu materiālu piekrastes ūdens attīrīšanas projektos.

III. Naftas, gāzes un SDG rūpniecība

Izmanto naftas un gāzes termināļu iekārtās, procesu transporta cauruļvados un kriogēnos SDG cauruļvados; Izmantojot dažādu kategoriju nerūsējošā tērauda zemās -temperatūras un korozijas{1}}izturīgās īpašības, šīs caurules var izturēt sarežģītus lauka ekspluatācijas apstākļus.

IV. Enerģijas ražošanas nozare

Izmanto spēkstaciju dzesēšanas sistēmās, augstas{0}temperatūras procesa cauruļvados un sistēmās, kas transportē korozīvus materiālus; specializētās augstas-temperatūras kategorijas, piemēram, 321H un 347H, atbilst augstas-temperatūras un augsta spiediena{5}}darbu prasībām.
